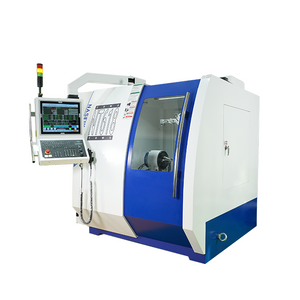

Станок для заточки инструментов с ЧПУ C818

Количество:
штат:





Запрос цены Добавить в корзину

▶ Встроенная станина из минерального литья, японский серводвигатель и винтовая направляющая (сверхмощный роликовый тип), а также вращающийся вал AB с высокомоментным двигателем с прямым приводом DD.

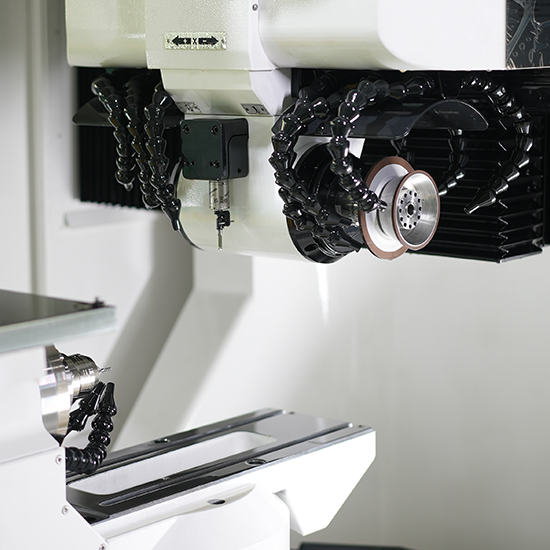

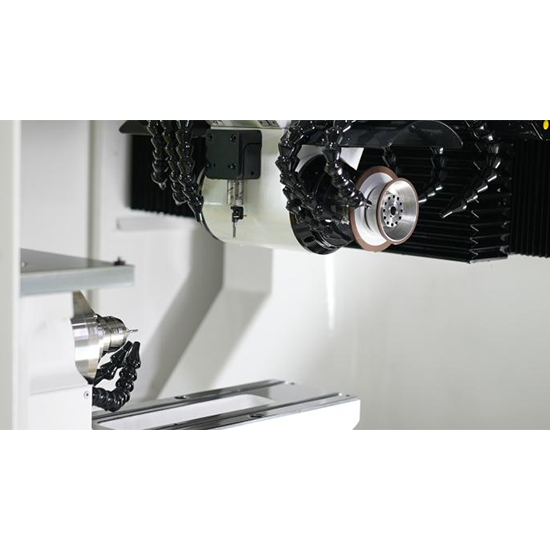

▶ Двигатель шпинделя с постоянным магнитом и постоянным крутящим моментом, конструкция с двойной шлифовальной головкой и вращение оси B на 360 градусов для обработки нестандартных режущих инструментов.

▶ Машины.Разработан на основе немецкой концепции 5-осевого шлифования с ЧПУ.

▶ Разработано с учетом практического опыта и рекомендаций.

▶ Система ЧПУ — SYNTEC New Generation, Тайвань

▶ Централизованная автоматическая смазочная станция – Шэнсян

▶ Трек — THK, Япония

▶ Пневматическая система (электромагнитный клапан, редукционный клапан, воздушный фильтр и т.д.) – CHELIC, Тайвань

▶ Головка обнаружения — Renishaw, Великобритания

▶ Шпиндель – Тайвань

▶ Аксессуары для цепей — Schneider, Франция/Omron, Япония

▶ Линейка для решеток – Хайденхам, Германия

▶ Разделительная пластина — Шэнчан, Тайвань

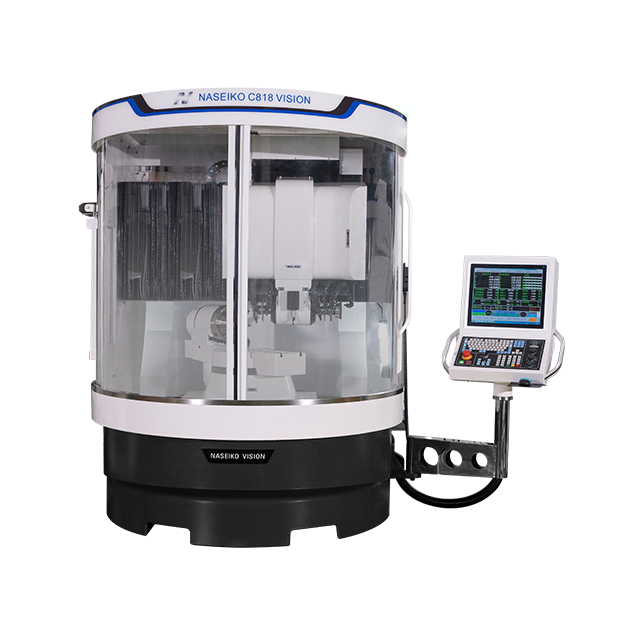

ПРОЕКТ	UNIT	C818(МИНИ)	C818(СИЛА)	C818(ВИДЕНИЕ)
Серводвигатель Японии (абсолютное значение) ход (ось X/Y/Z)	мм	650/350/270	700/450/300	800/550/320
Разрешение системы ЧПУ (ось X/Y/Z)	мм	0.0001	0.0001	0.0001
Минимальное разрешение для программирование подачи маховиком (X/Y/Z ось)	мм	0.0001	0.0001	0.0001
Винт THK (ось X/Y/Z)	-	БН-ФН32-С3	БН-ФН32-С3	БН-ФН32-С3
Точность репозиционирования (ось X/Y/Z)	мм	0.003	0.003	0.003
Направляющая (ось X/Y/Z)	мм	МР35-Г1 / МР35-Г1 / МР35-Г1	СРГ45-П / СРГ35-П / СРГ35-П	СРГ45-П/СРГ35-П/СРГ35-П

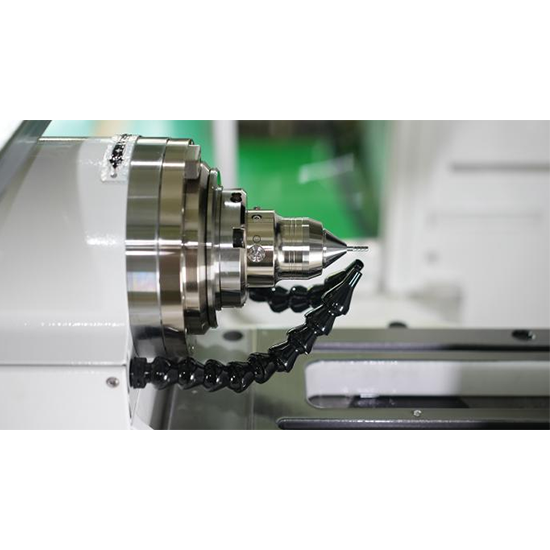

Ось вращения заготовки (ось A/B)	-	ось вращения	ось вращения	ось вращения
Сервопривод DD (ось A/B)	-	прямой привод	прямой привод	прямой привод
Поворотный энкодер (ось A/B)	-	РЕНИШО, Великобритания	РЕНИШО, Великобритания	РЕНИШО, Великобритания
Точность индексации (ось A/B)	-	2 угловые секунды (0,0005 градуса)	2 угловые секунды (0,0005 градуса)	2 угловые секунды (0,0005 градуса)
Номинальная скорость (ось A/B)	об/мин	300/100	300/100	300/100
Максимальные обороты (ось A/B)	об/мин	400/150	400/150	400/150
Разрешение системы ЧПУ (ось A/B)	степень	0.0001	0.0001	0.0001
Вращение на 360 градусов, индексация корпуса головки (ось А/В)	-	Может быть установлен с Shaw Berlin W25. цанговый держатель или рукоятка ножа BT50	Может быть установлен с Shaw Berlin W25. цанговый держатель или рукоятка ножа BT50	Может быть установлен с Shaw Berlin W25. цанговый держатель или рукоятка ножа BT50
Быстрое перемещение (ось X/Y/Z)	м/мин	7.5	7.5	7.5
Минимальный диаметр для зажима заготовки	мм	3	3	3
Максимальный диаметр для зажима заготовки	мм	20	32	32
Максимальная длина зажима заготовки	мм	200	300	300
Минимальный диаметр для шлифования заготовки	мм	1	1	1
Максимальный диаметр для шлифования заготовки	мм	12	32	40
Максимальная длина лезвия для шлифования	мм	≤120	≤180	≤180
Максимальный вес заготовки	кг	5	5	5
Линейное разрешение	мм	0.0001	0.0001	0.0001
Линейная точность повторяющегося позиционирования	мм	0.003	0.003	0.003
Разрешение вращения	мм	0.0001	0.0001	0.0001
Повторяющаяся точность позиционирования вращения	степень	0.001	0.001	0.001
Мощность шпинделя	кВт	12-15 кВт постоянный магнит переменный частотный двигатель	22 кВт постоянный магнит с переменной частотой мотор	30 кВт постоянный магнит переменной частоты мотор
Диаметр шлифовального круга	мм	75-150	75-150	75-150
Скорость шпинделя шлифовального круга	об/мин	4000-8000	4000-8000	4000-8000
Бесступенчатая регулировка	-	инвертор	инвертор	инвертор
Вес машины	кг	4000	5000	6500
Суммарная мощность	кВт	≤22,5 кВт	≤30 кВт	≤45 кВт
Линейный двигатель может быть выбран для модернизации. до серии C828.
