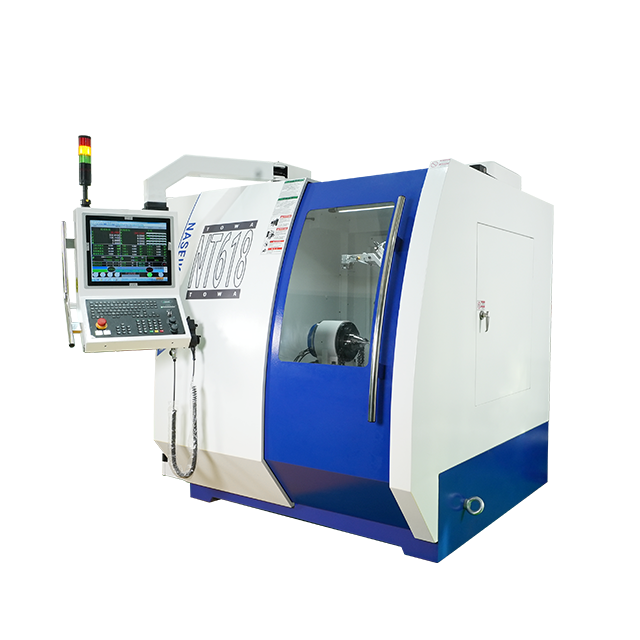

Станок для заточки инструментов с ЧПУ NT618

Количество:
штат:





Запрос цены Добавить в корзину

▶ Встроенная станина из минерального литья, японская винтовая направляющая и вращающийся вал AB с двигателем с прямым приводом DD.

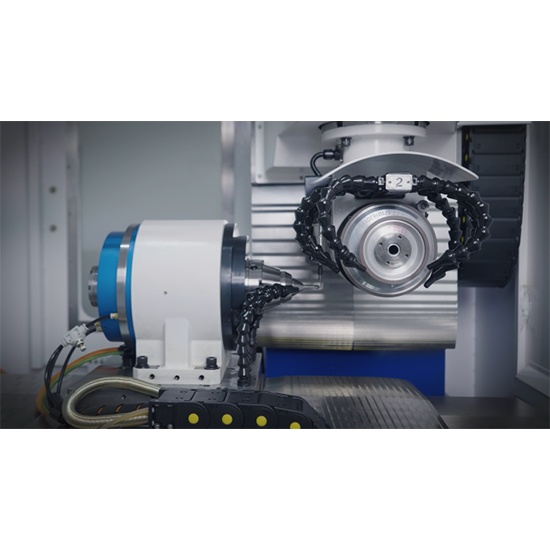

▶ Двигатель шпинделя с постоянным магнитом и постоянным крутящим моментом, конструкция с двойной шлифовальной головкой и вращение оси B на 360 градусов для обработки нестандартных режущих инструментов.

▶ Разработан на основе немецких 5-осевых шлифовальных станков с ЧПУ.

▶ Разработано с учетом практического опыта и рекомендаций.

▶ Система ЧПУ — SYNTEC New Generation, Тайвань

▶ Централизованная автоматическая смазочная станция – Шэнсян

▶ Трек — THK, Япония

▶ Пневматическая система (электромагнитный клапан, редукционный клапан, воздушный фильтр и т.д.) – CHELIC, Тайвань

▶ Головка обнаружения — Renishaw, Великобритания

▶ Шпиндель – Тайвань

▶ Аксессуары для цепей — Schneider, Франция/Omron, Япония

▶ Разделительная пластина — Шэнчан, Тайвань

ПРОЕКТ	UNIT	НТ618
Серводвигатель Японии (абсолютное значение) ход (ось X/Y/Z)	мм	500/470/250
Разрешение системы ЧПУ (ось X/Y/Z)	мм	0.0001
Минимальное разрешение для программирование подачи маховиком (X/Y/Z ось)	мм	0.0001
Винт THK (ось X/Y/Z)	-	БН-ФН32-С3
Точность репозиционирования (ось X/Y/Z)	мм	0.003
Направляющая (ось X/Y/Z)	мм	HSR30
Ось вращения заготовки (ось A/B)	-	ось вращения
Сервопривод DD (ось A/B)	-	прямой привод
Поворотный энкодер (ось A/B)	-	РЕНИШО, Великобритания
Точность индексации (ось A/B)	-	2 угловые секунды (0,0005 градуса)
Номинальная скорость (ось A/B)	об/мин	250/200
Максимальные обороты (ось A/B)	об/мин	250/200
Разрешение системы ЧПУ (ось A/B)	степень	0.0001
Вращение на 360 градусов, индексация корпуса головки (ось А/В)	-	Может быть установлен с Shaw Berlin W25. цанговый держатель или рукоятка ножа BT50
Быстрое перемещение (ось X/Y/Z)	м/мин	7.5
Минимальный диаметр для зажима заготовки	мм	3
Максимальный диаметр для зажима заготовки	мм	1-20
Максимальная длина зажима заготовки	мм	250
Минимальный диаметр для шлифования заготовки	мм	1
Максимальный диаметр для шлифования заготовки	мм	16
Максимальная длина лезвия для шлифования	мм	≤100
Максимальный вес заготовки	кг	5
Линейное разрешение	мм	0.0001
Линейная точность повторяющегося позиционирования	мм	0.003
Разрешение вращения	мм	0.0001
Повторяющаяся точность позиционирования вращения	степень	0.001
Мощность шпинделя	кВт	12 кВт постоянный магнит переменной частоты мотор
Диаметр шлифовального круга	мм	75-150
Скорость шпинделя шлифовального круга	об/мин	4000-8000
Бесступенчатая регулировка	-	инвертор
Вес машины	кг	4000
Суммарная мощность	кВт	≤29 кВт
